PZ系列可编程智能电测表

1 PZ系列交流检测仪表

1.1 概述

  该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。带RS-485通讯接口,采用Modbus或Profibus协议;也可将电量信号转换成标准的直流模拟信号输出;或带开关量输入/输出,继电器报警输出等功能,是电力监控系统的重要组成部分。

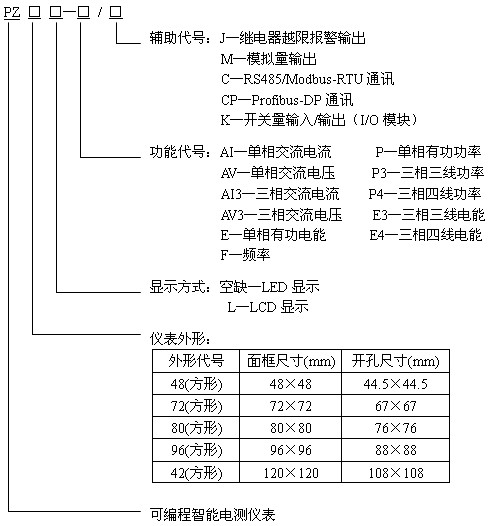

1.2 型号说明

  智能电表选型

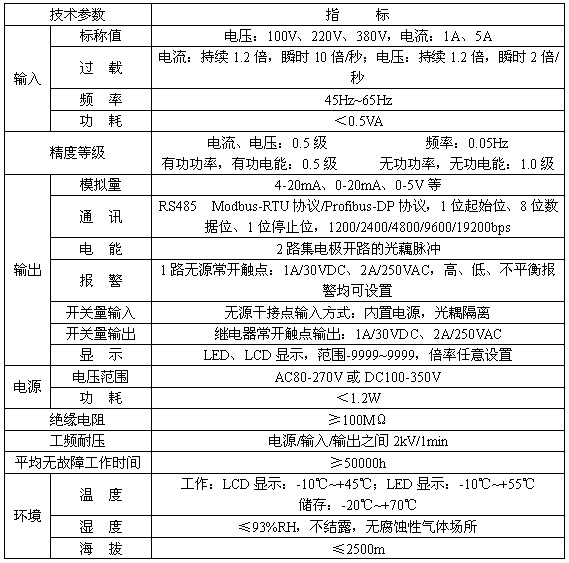

1.3 技术指标

PZ电表

1.4  产品规格
1.4.1 48型产品规格

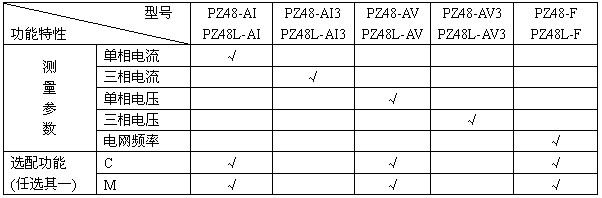

  ●功能一览表

电力监测仪表

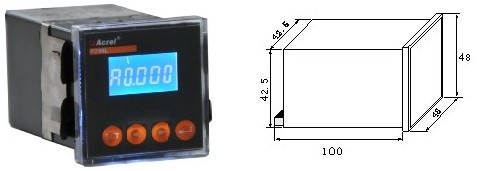

  ●外形及尺寸(mm)

多功能电表

1.4.2 72型产品规格
  ●功能一览表

PZ80系列电表

  注:
  1J(继电器越限报警输出)与第二路开关量输出复用;
  2PZ72-E3(4)最多可带2M(模拟量)
  3PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口;
  4PZ72-E3(4)具备一路有功电能脉冲信号输出端口。

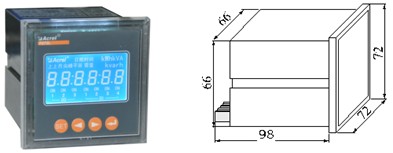

  ●外形及尺寸(mm)

电能表

1.4.3 80型产品规格
  ●功能一览表

电能计量表

  注:
  1J(继电器越限报警输出)与第二路开关量输出复用;
  2PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口;
  3PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口,在选配KC(2DI/2DO5DI/2DO)功能时无脉冲信号输出端口;
  4PZ80(L)-AI3AV3最多可带3路模拟量输出。

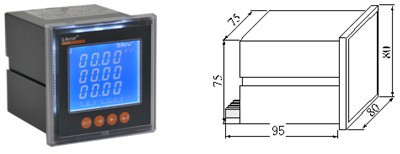

  ●外形及尺寸(mm)

PZ96系列电表

1.4.4  96型产品规格

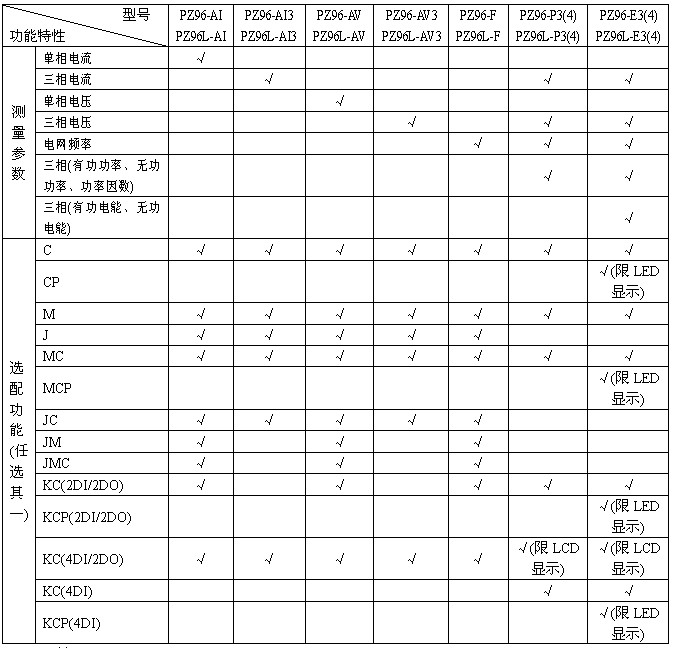

  ●功能一览表

功率表

  注:
  1J(继电器越限报警输出)与第二路开关量输出复用;
  2PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口,在选配KC(2DI/2DO4DI/2DO)功能时无脉冲信号输出端口;
  3PZ96(L)-AIAI3AVAV3F最多可带3路模拟量输出,PZ96(L)-P3(4)E3(4)最多可带2路模拟量输出。

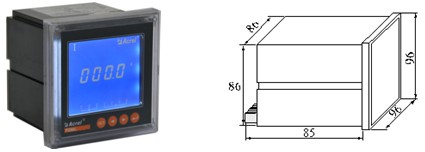

  ●外形及尺寸(mm)

安科瑞智能电表

1.6 应用方案

多功能电能表
